Honda Civic 5 Tuning Project 2010 by Lenzdesign

Авторский проект Lenzdesign, сентябрь 2010. Аэродинамический обвес Honda Civic '91–95. Состав проекта: разработка дизайна, создание мастер-моделей, изготовление матриц и готовых деталей. Реакция и комментарии - на Cardesign.ru





Tuning for SALE.  Комплект состоит из 5 деталей - переднего бампера, порогов, задней юбки, антикрыла - специально для седана Honda Civic 1991–95. Имеет различные варианты дизайна. Производится на заказ. Продается в любой конфигурации. Условия заказа и цены - смотрите здесь >


Тюнинг-пакет Honda Civic Sport Edition '91–95 by lenz37. При индивидуальном заказе возможно изменение конфигурации деталей - высоты и формы заднего антикрыла, модификация переднего бампера

Начинаем с конца - финальные рендеры. Фото + Corel + Photoshop

...
....

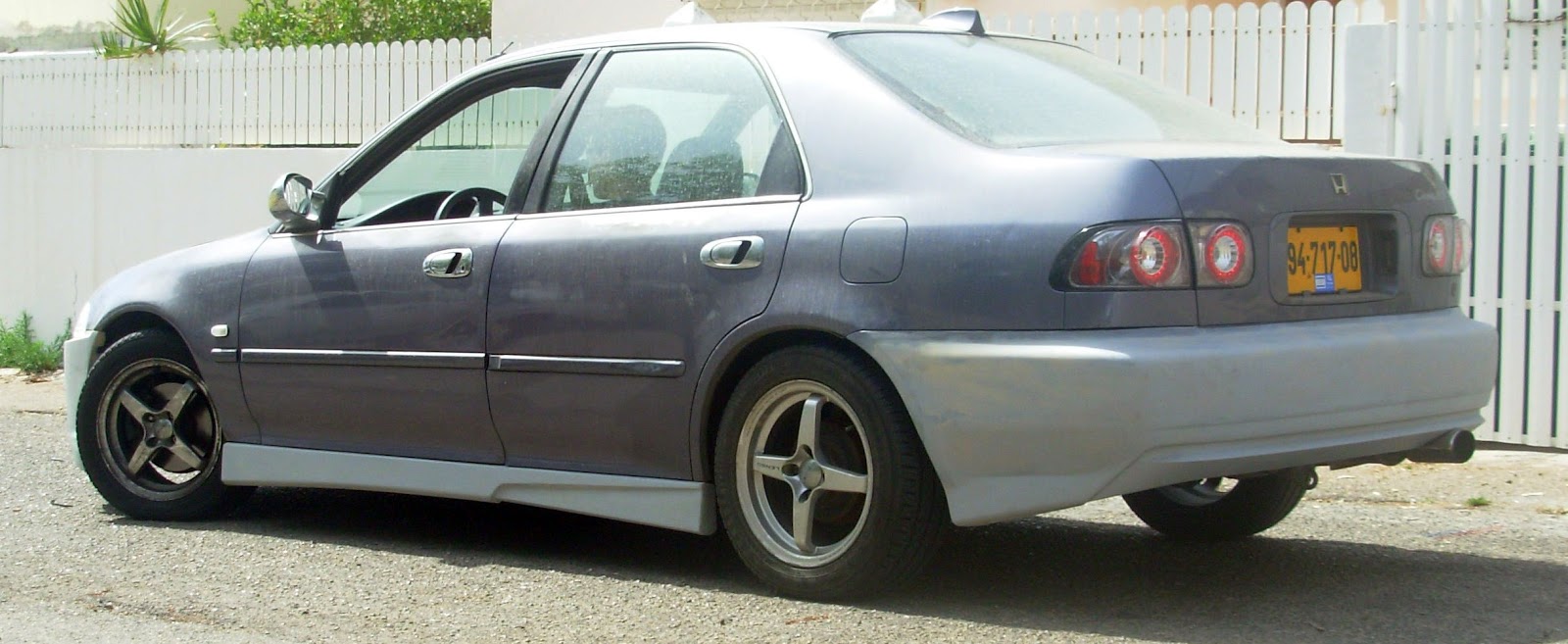

Живые фото оригинальной машины. Израиль, сентябрь 2010.

...
...
...
...
....
...
...
....
....

Создание обвеса - от эскиза до покраски

- Передний бампер я отрисовал на скетчах и он устраивал и меня, и клиента. Пороги были взяты из проекта Peugeot 306, конечно с необходимыми эволюционными изменениями. Сзади решил обойтись юбкой-диффузором. Ну а крыло - оно и в Африке крыло! Универсальная вещь - возможно любое.

- Исходный вариант - работа израильских мастеров!!! Жесть! Ничего не боятся!  Жалко, оригинальные пороги выкинул - стоило посмотреть.
....
..
 Заготовка порогов от Пежо.

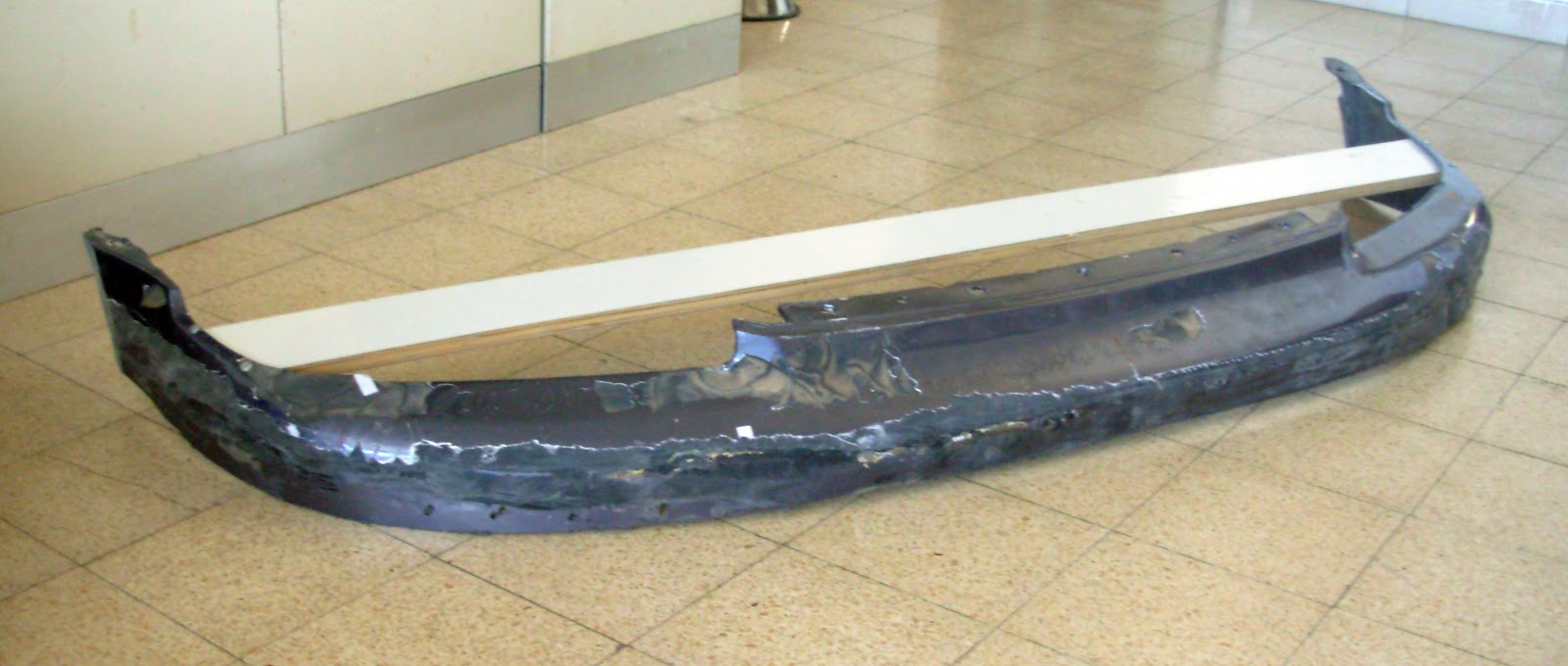

Жуть космическая - бампер передний, весит килограммов шесть. Плохо, что от этого надо было отталкиваться!

Начал отрезать лишнее. Хотел все выкинуть и сделать по-новой, но нужно сохранить посадочные - запаришься потом строить. Решил оставить. Пожалел сто раз.

- Дааа... Задумаешься тут. Надо строить, а зацепиться не за что

Пришлось построить мобильный стапель, чтобы все не разъезжалось и минимально возможно симметричилось. И чтобы крутить модель можно было
 Ограничил контуры бампера
Построил верхнюю плоскость переднего спойлера. Нижний объем планировал сделать из пенопласта
...
....

Опускаем творческие муки. Получается вот такая мастер-модель. Материал - пластик (4 мм) плюс пенопласт.
....
...
....

Модифицированные пороги от Пежо 306. Переработанное и дополненное издание. Уменьшил высоту, увеличил прогиб (порогов)
...

Неокончательная модель. Черновой вариант. Форма дорабатывалась и уточнялась.
....

Заказчик попросил закрыть максимум железа внутри бампера, поэтому не стал резать больше дыр. Дополнительные фары он тоже не пожелал.
...

Форма делалась в расчете на ее модульность: cохранять неизменной внешнюю оболочку, но менять внутреннее наполнение.

Довел до ума модель бампера (болван), добавил радиусы: внутренние, внешние. Пенопласт - зашпаклевал, зашкурил. Модель разборная, поэтому снимал матрицы, с каждого элемента - 5 штук!!!  Склеил стеклопластиковые заготовки, зашкурил, загрунтовал, собрал. Получился бампер!  Если сделать другую конфигурацию элементов - будет другой дизайн. Вероятно, сделаю.
....
Вывел пороги
....

Собираем все элементы вчерновую. Смотрим. Выставляем крыло.

 Вот новый головняк - задний бампер. Не лучше переднего. Весь бампер переделывать в лом - обойдемся легкими штрихами. Надо только визуально связать зад с порогами и мордой.
....
....
....
...
....

Задний бампер в первом варианте оказался пустоват, по сравнению с передним...

Решил добавить "закрылки" - некий визуальный элемент, разбивающий форму бампера. Имитация жабр.

Поиск взаимосвязи элементов - высоты антикрыла и формы торцевых пластин и "закрылков".
...
....

Ну вот, почти окончательный вариант комплекта
....

Нюансы - ширина антикрыла, наклон и форма торцевых шайб
....
....
...
...

Антикрыло. Состоит из 14 деталей, каждую из которых надо склеить отдельно. Посчитаем: - пластина крыла - 2 детали (верх и низ), - ножки - каждая из двух половин, в середине - вспененный пластик, итого - 6 деталей, - корпуса ножек - 4 детали, - торцевые пластины - сэндвич из пластика и стеклоткани - 2 детали.   Меняешь форму и кофигурацию элементов, получаешь новую деталь. Конструктор...
....

Финальный результат.
...
....
....
....
....
